加工サンプル

当社のレーザー加工の精度・能力を、実際の作品でご覧いただけます。

ご依頼の加工内容（穴あけ・曲げ・角の落とし）は、かんたん指定の画面で選んで指定できます。

LASER SAMPLE

0.1mmの精度を、目で。

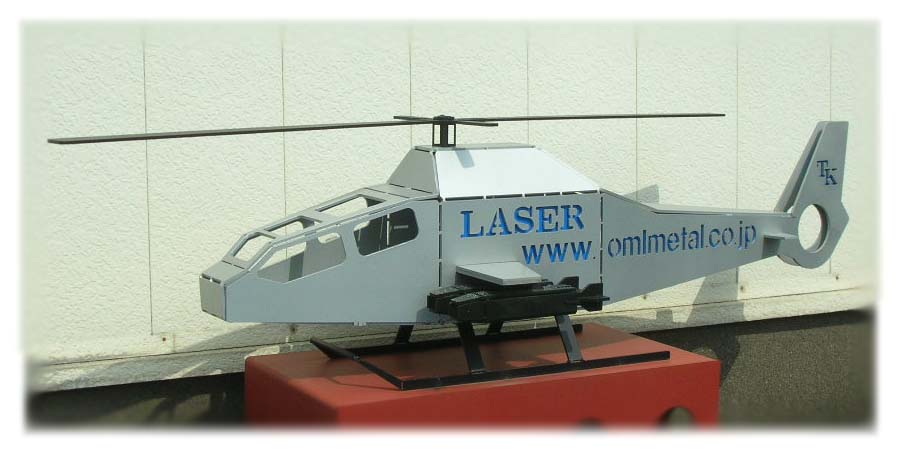

当社のレーザー加工機の性能をわかりやすくご覧いただけるよう、社員が作り上げた鋼板製のヘリコプター模型です。NC制御ですから 0.1mmレベルの切り抜き が可能で、繊細なパーツも正確に仕上げています。
※ 非売品。松戸工場の正面に展示しています。

機体全長

約 1,200 mm

使用板材

鋼板 4.5 mm

加工方法

レーザー切断

加工精度

0.1 mm レベル

CAD → Product

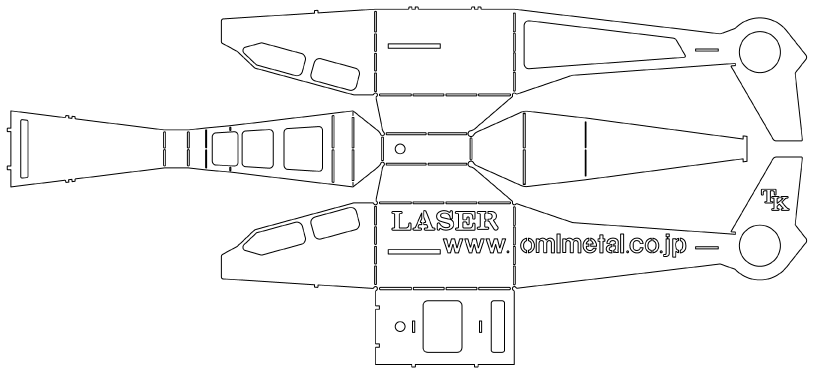

展開図（CADデータ）でレーザー切断 → 折り曲げ・組み立て。繊細なパーツの集合体です。

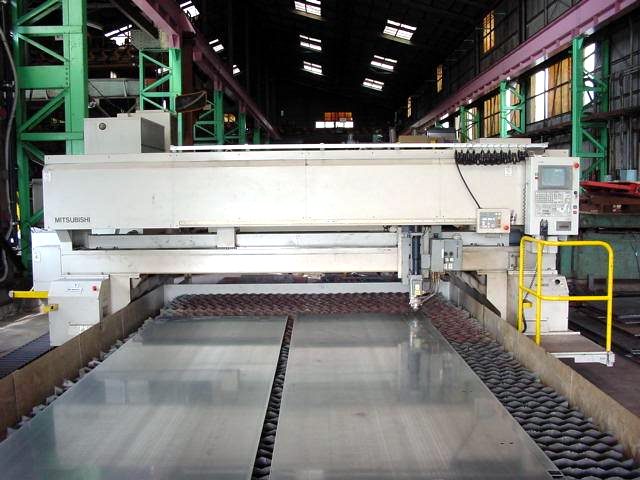

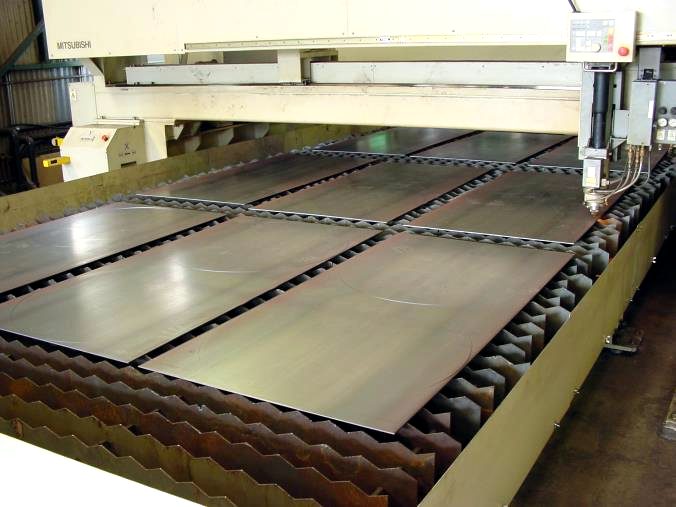

使用機器：レーザー加工機スペック

出力

3.6 KW

最大加工長さ

7,500 mm

最大加工幅

3,150 mm

制御方式

NC（数値制御）

展開図から完成までの工程を、3Dで再現しました。最後まで進めると、ドラッグで自由に回してご覧いただけます。

ドラッグで回転／ホイールで拡大

この工程アニメーションの表示にはJavaScriptが必要です。上の写真と展開図（CADデータ）で、加工の内容をご覧いただけます。

※ 工程を分かりやすく示すための再現です。実際の切断順序・治具・溶接工程とは異なります。

Bending

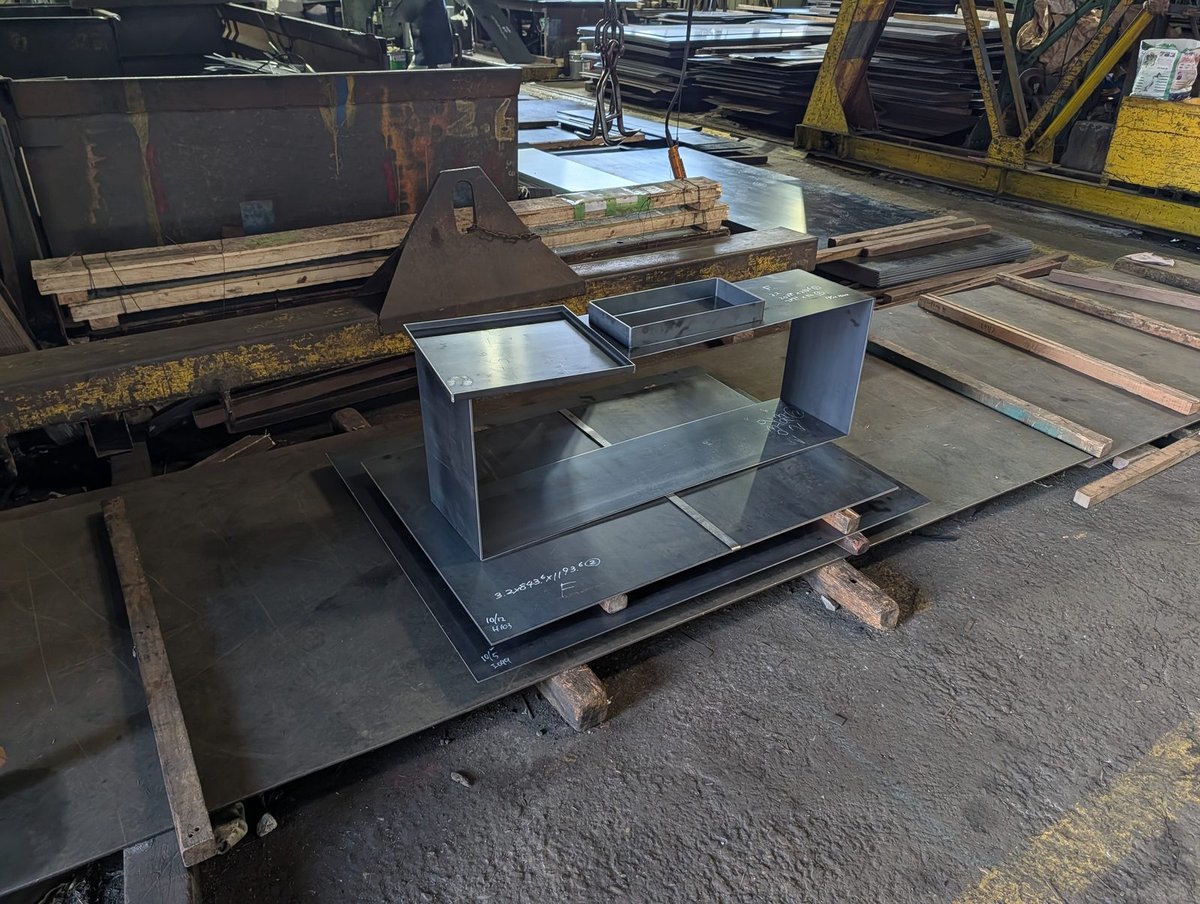

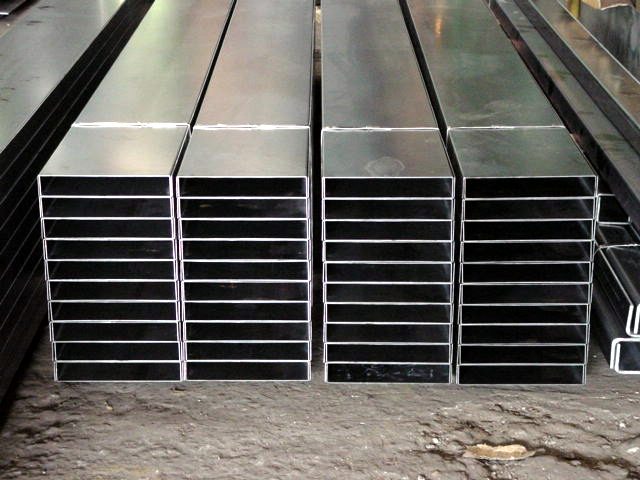

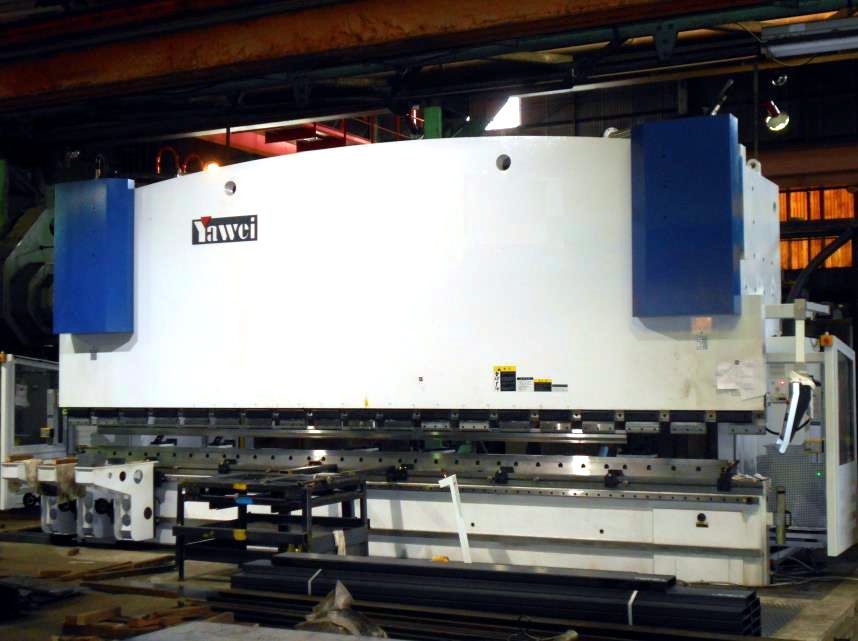

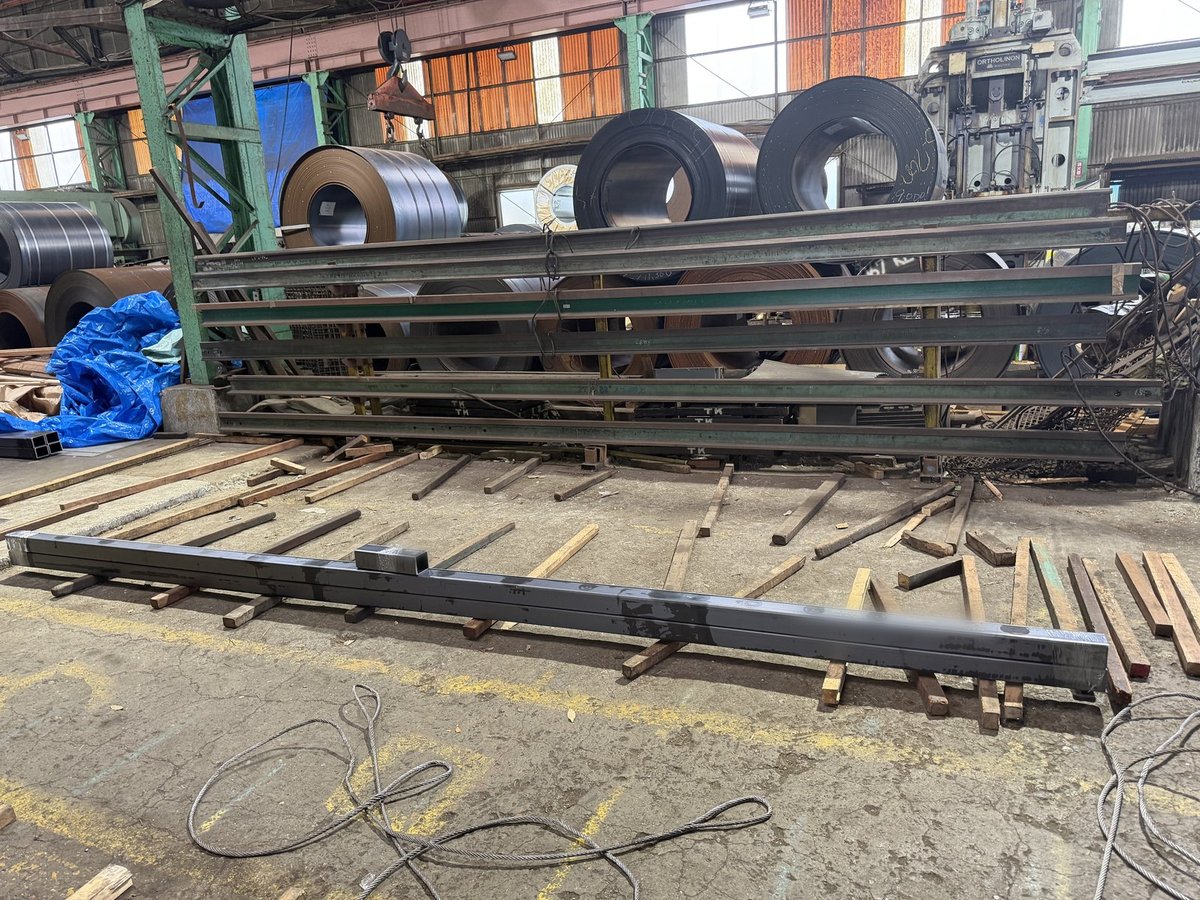

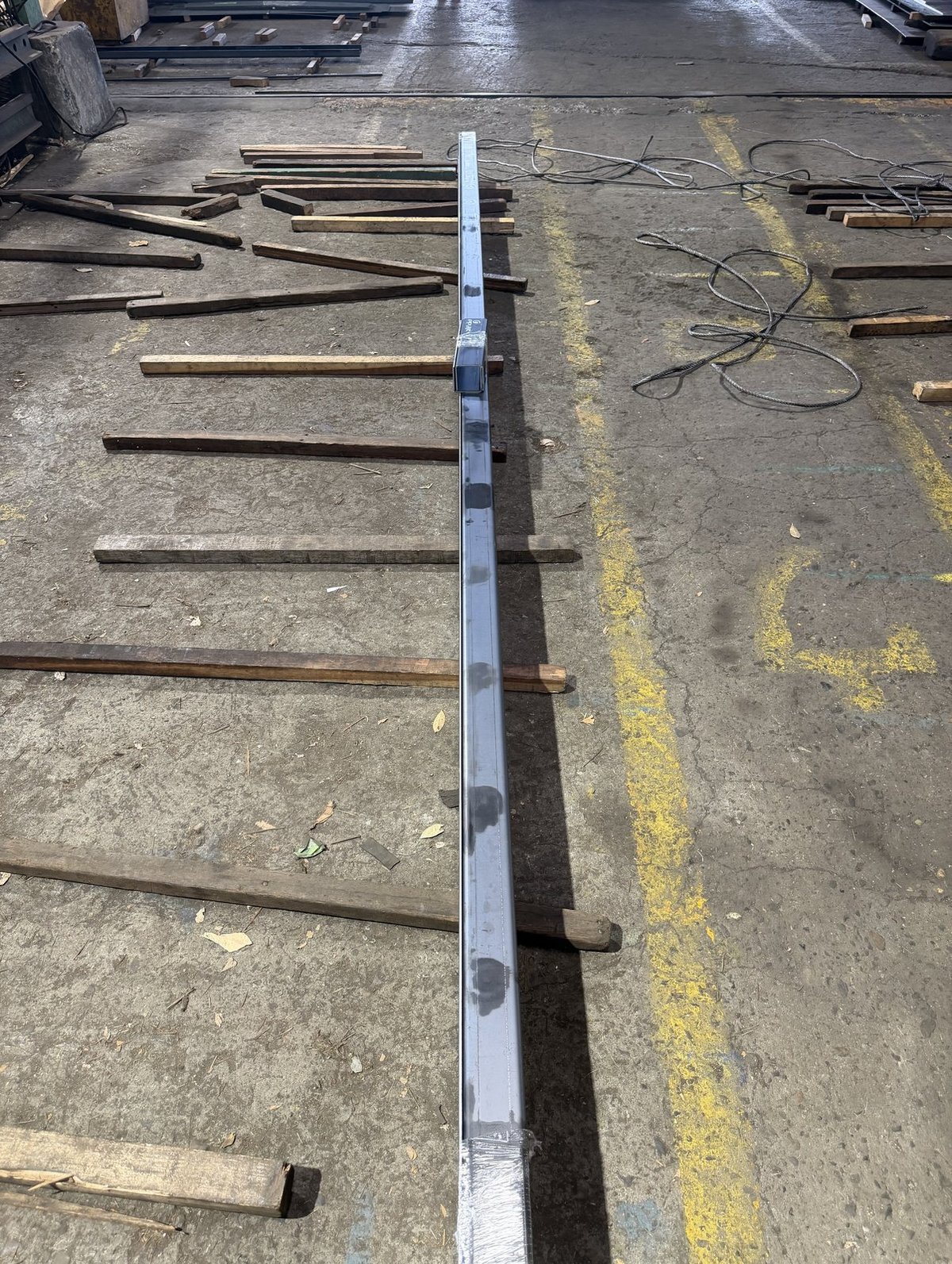

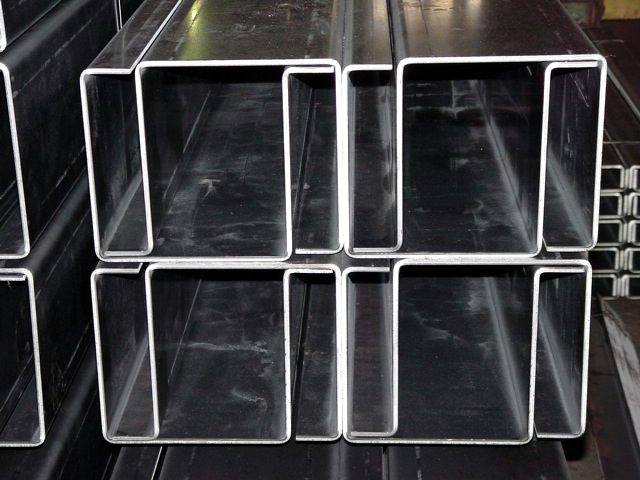

長尺ベンダーを活かした箱曲げ・長尺の角曲げ。切断から曲げまで自社一貫で仕上げます。

Works

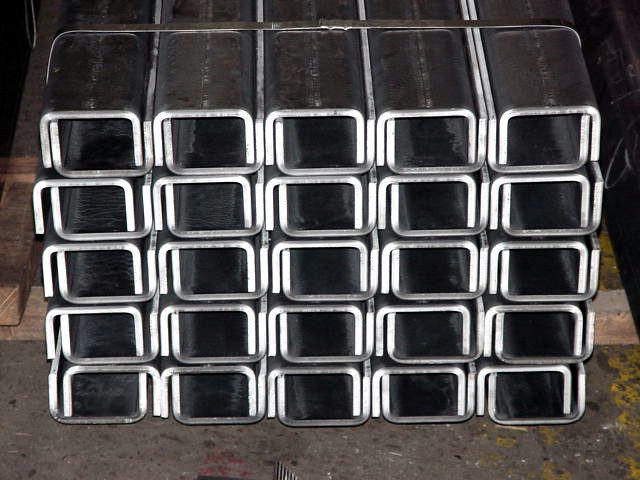

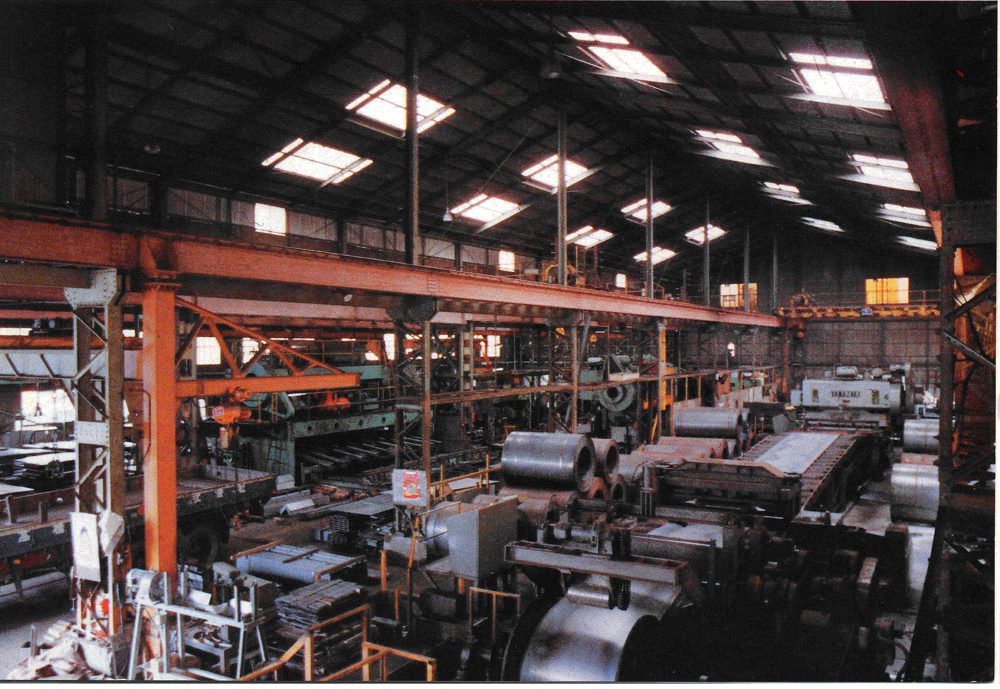

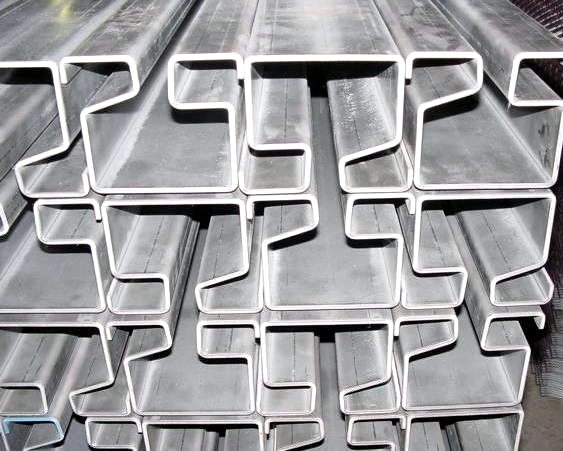

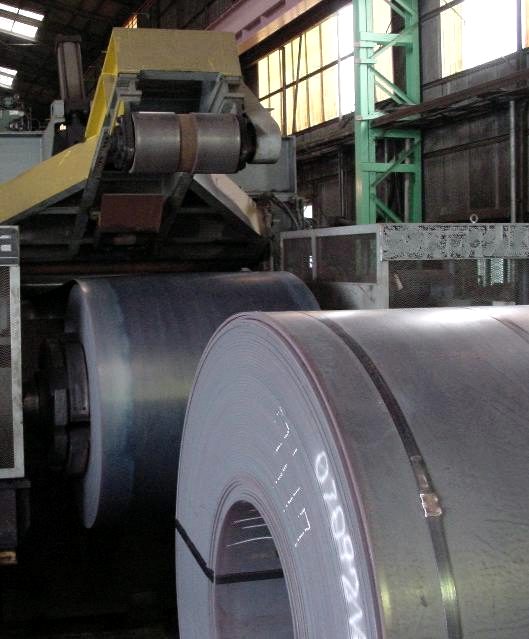

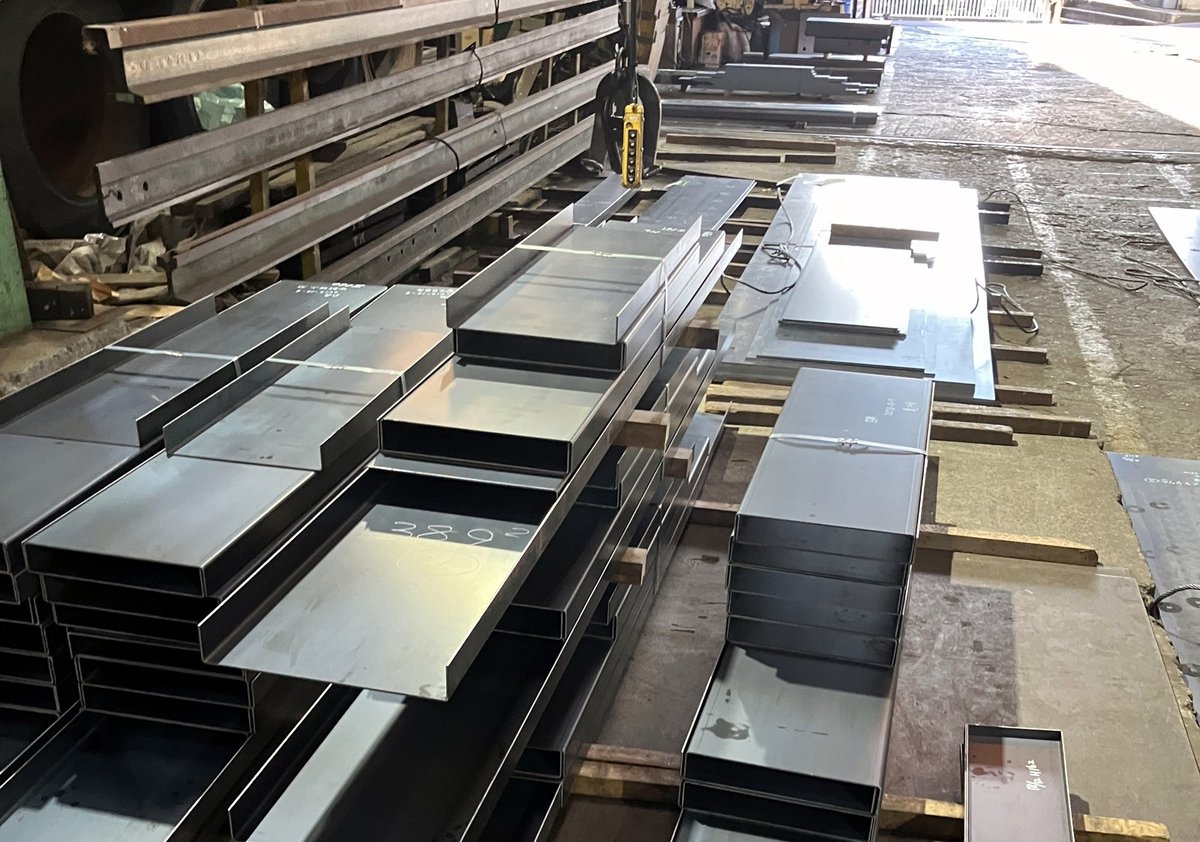

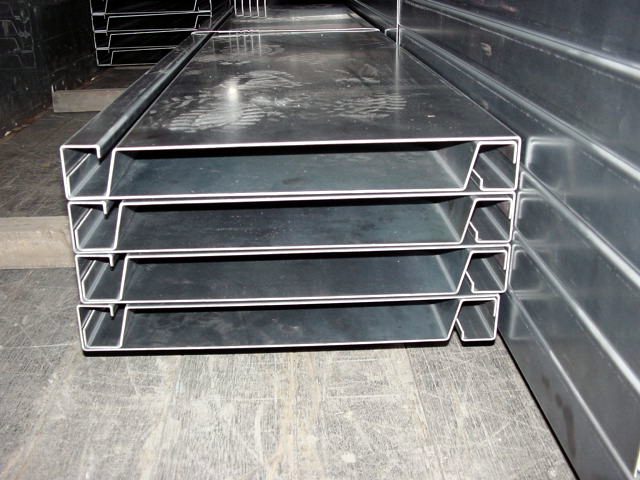

切断・曲げ加工した鋼板製品と、一貫加工の設備・工場の様子です。

外形切断・穴あけ・曲線の切り抜きなど、CADデータ（DXF等）をご提出いただければ対応します。文字やロゴの形状も、図面データがあれば切り出せます。
